FP PL

(1) Ordering Code ( 產品名稱 )

C5A
│
Material
材質

FP
│
Type
形狀

19
│
Length (A)
長度(A)

×

6.5
│
Width (B)
寬度(B)

×

12
│
Thickness (D)
高度(D)

　

C5A
│
Material
材質

PL
│
Type
形狀

38.1
│
Length (A)
長度(A)

×

25.4
│
Width (B)
寬度(B)

×

6.35
│
Thickness (D)
高度(D)

(2) Suitable Materials ( 適用材質)

C5A,C5,C6

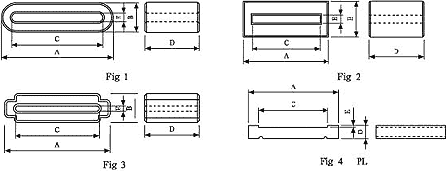

(3) SHAPE (圖形標示)

(4) DIMENSION (尺寸)

　

No.		Fig.
1	FP 15 ×6.5 ×12	1
2	FP 16 ×5 ×l2	1
3	FP 17 ×5 ×9	1
4	FP 19 ×6.5 ×12	1
5	FP 23.8 ×6.3 ×15	1
6	FP 26 ×6.5 ×12	1
7	FP 27 ×14.5 ×12.5	1
8	FP 27 ×5.5 ×12	1
9	FP 28 ×7.7 ×14.6	3
10	FP 28.5 ×6.5 ×18	1
11	FP 33.5 ×6.5 ×12	1
12	FP 38.5 ×12 ×25.4	2
13	FP 39 ×12.5 ×12.5	1
14	FP 40 ×6.5 ×12	1
15	FP 45.2 ×6.5 ×12	1
16	FP 49.6 ×6.5 ×12	1
17	FP 57.6 ×6.5 ×12	1
18	FP 64 ×13 ×15	2
19	FP 64 ×13 ×28	2

1	PL 38.1 ×25.4 ×6.35	4
2	PL 45.1 ×28.5 ×6.35	4
